ACTIV CZUJKI DYMU

CZUJKI DYMU ACTIV : AFG Elektronika Przemysłowa
ACTIV CZUJKI DYMU : AFG Elektronika Przemysłowa
Następne Poprzednie
Instrukcja Karta Schemat Certyfikat Świadectwo

Zastosowanie:

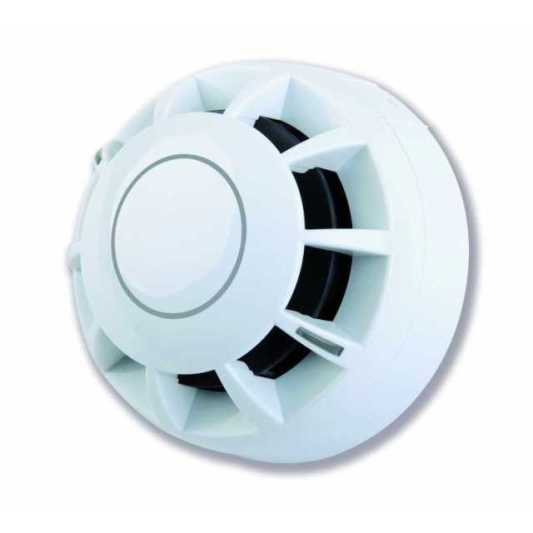

Optyczna czujka dymu Activ C4416 działa na zasadzie pomiaru promieniowania podczerwonego poprzez fotodiodę. Przy braku dymu, światło omija fotodiodę.

Kiedy cząsteczki dymu dostaną się do komory optycznej rozpraszając promień światła podczerwonego w różnych kierunkach, część z nich zostanie skierowana na odbiornik, wyzwalając alarm.

Optyczne czujki dymu są stosowane najczęściej na drogach ewakuacyjnych w budynkach mieszkalnych oraz użyteczności publicznej w zamkniętych przestrzeniach umożliwiając bardzo wczesne wykrycie i sygnalizację pożaru. Są szczególnie przydatne przy wykrywaniu dymu z powolnego spalania bezpłomieniowego (np. instalacja elektryczna lub wolno tlące się materiały), które generują większe cząstki dymu widzialnego.

Dane techniczne:

  • Symbol i typ: C4416 Optyczna Czujka Dymu
  • Częstotliwość próbkowania: 1/sek.
  • Przewód zasilający: 2-żyłowy monitorowany, wymagana odpowiednia polaryzacja
  • Napięcie zasilania: 9 do 33 V
  • Prąd dozorowania: 30 µA przy 24V DC
  • Napięcie robocze: 6 do 33 V DC
  • Prąd alarmowania: 19 mA przy 12-33 V DC; 11 mA przy 9V DC; 2,5 mA przy 6 V DC
  • Minimalne napięcie: 6V DC
  • Minimalny prąd podtrzymania alarmu: 2,5 mA
  • Wskaźniki alarmowe: dwie czerwone diody LED 8x2 mm
  • Wymagane napięcie dla diody LED: 6 V DC
  • Napięcie kasowania alarmu: <1 V DC
  • Czas kasowania alarmu: >0,5 sekundy
  • Czułość: Nominalny próg zadziałania 0.16 db/m zaciemnienie mierzone zgodnie z EN54-7:2000
  • Zakres temperatur: -20° do +70°C
  • Wilgotność względna: 0% do 95%
  • Ciśnienie atmosferyczne: Niewrażliwa na działanie ciśnienia atmosferycznego
  • Klasyfikacja IP: IP42
  • Wymiary (sama czujka): 102,2 mm średnica, 37 mm wysokość
  • Wymiary (czujka z gniazdem): 102,2 mm średnica, 57,5 mm wysokość
  • Waga: Czujka: 99 g Gniazdo: 55 g
  • Materiał wykonania czujki: Obudowa z białego poliwęglanu zgodnego z UL94 V-2 z elementami z nylonu
  • Materiał wykonania gniazda: Biały poliwęglan zgodny z UL94 V-2, ocynkowane zaciski stalowe z niklowanymi śrubami/podkładkami
  • Zgodność: EN 54-7:2000 + A1:2002 + A2:2006
  • Certyfikaty: Certyfikowana zgodnie EN54-7 przez Intertek.

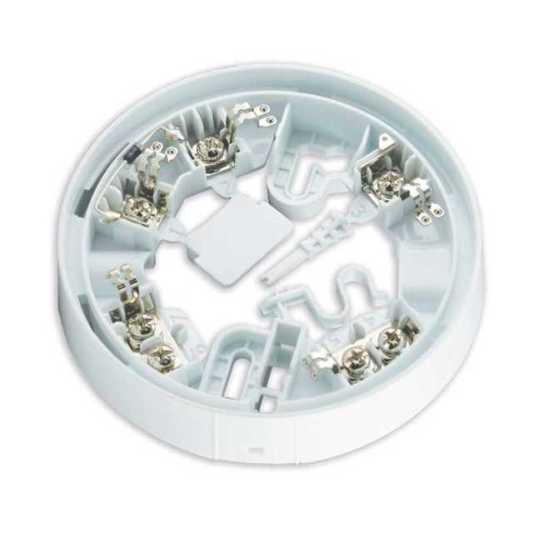

  • Gniazda kompatybilne: C4408D gniazdo z diodą, C4408 gniazdo bez diody
Typ: Dodatkowe informacje:
C4416 czujka optyczna dymu
C4403A1R czujka termiczna A1R
C4403A2 czujka termiczna A2 60°C
C4403B czujka termiczna A2 75°C
C4414 czujka optyczno-termiczna
C4408 gniazdo czujek C44...
