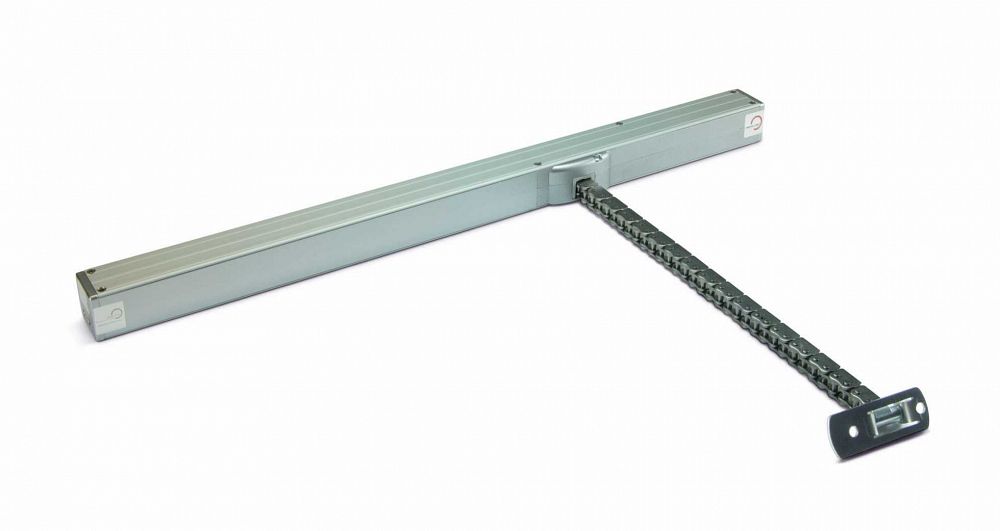

KM30EN NAPĘDY ŁAŃCUCHOWE 24VDC
Instrukcja
Karta
Certyfikat
Świadectwo
Zastosowanie:
Napędy łańcuchowe typu KM35EN przeznaczone są do otwierania i zamykania okien oddymiających (uchylnych i wahadłowych) i stosowane są głównie na klatkach schodowych i w halach przemysłowych.
Dane techniczne:
- napięcie zasilania: 24VDC (-15%/+15%)
- pobór prądu: 1A
- standardowy wysuw: 400, 600, 700mm
- wysuw programowany od 20mm do maksymalnego wysuwu
- siła zamykania: 300N
- siła otwierania: 300N dla wysuwu 400mm, 200N dla 600mm i 100N dla 700mm
- automatyczne wyłaczniki krańcowe
- czas wysuwu: 13mm/sek
- przewód zasilający: 2x0,5mm2 GsLGs, dług. 1m
- stopień ochrony obudowy: IP 33
- deklaracja CE, świadectwo dopuszczenia CNBOP
| Typ: | Dodatkowe informacje: |
|---|---|
| KM30/400 | napęd 24VDC/1A, siła 300N, wysuw 400mm, min. wysokość skrzydła 600mm |

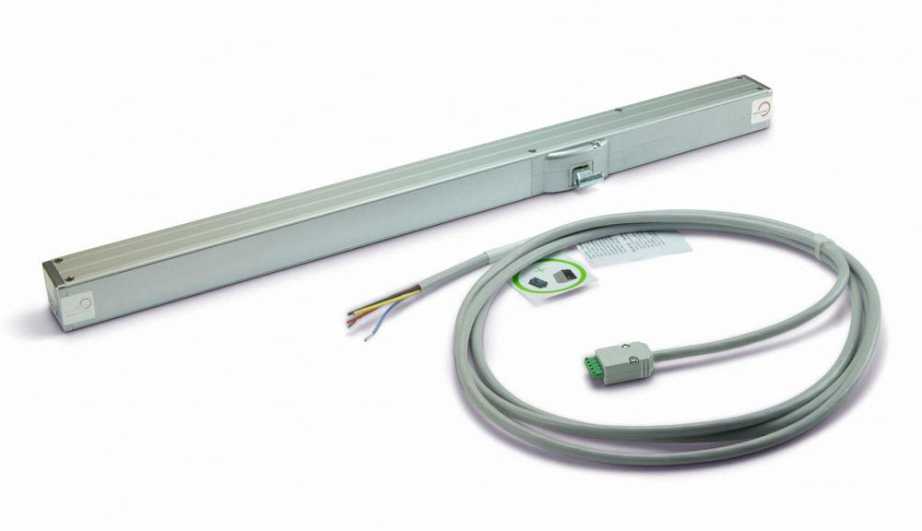

| KM30/400+VH | napęd 24VDC/1A, siła 300N, wysuw 400mm, napęd do ryglowania VH-2 |
| KM30/400TD | 2x napęd 24VDC/1A, siła 300N, wysuw 400mm, praca w tandemie |
| KM30/400TD+VH | 2x napęd 24VDC/1A, siła 300N, wysuw 400mm, praca w tandemie, napęd do ryglowania VH-2 |
| KM30/600 | napęd 24VDC/1A, siła 300N, wysuw 600mm, min. wysokość skrzydła 850mm |
| KM30/600+VH | napęd 24VDC/1A, siła 300N, wysuw 600mm, napęd do ryglowania VH-2 |
| KM30/600TD | 2x napęd 24VDC/1A, siła 300N, wysuw 600mm, praca w tandemie |
| KM30/600TD+VH | 2x napęd 24VDC/1A, siła 300N, wysuw 600mm, praca w tandemie, napęd do ryglowania VH-2 |
| KM30/700 | napęd 24VDC/1A, siła 300N, wysuw 700mm, min. wysokość skrzydła 1100mm |
| KM30/700+VH | napęd 24VDC/1A, siła 300N, wysuw 700mm, napęd do ryglowania VH-2 |
| KM30/700TD | 2x napęd 24VDC/1A, siła 300N, wysuw 700mm, praca w tandemie |
| KM30/700TD+VH | 2x napęd 24VDC/1A, siła 300N, wysuw 700mm, praca w tandemie, napęd do ryglowania VH-2 |

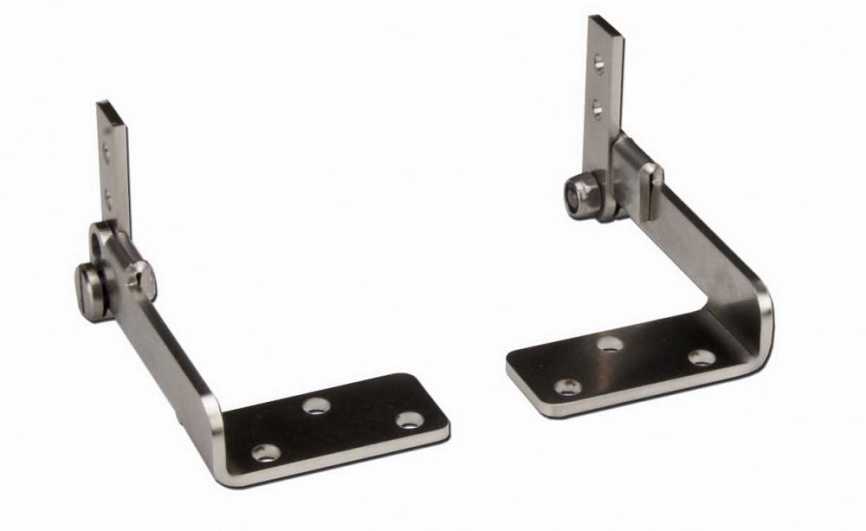

| KM30/RW | zestaw montażowy siłownika KM30, montaż na ramie, okno otwierane do wewnątrz |

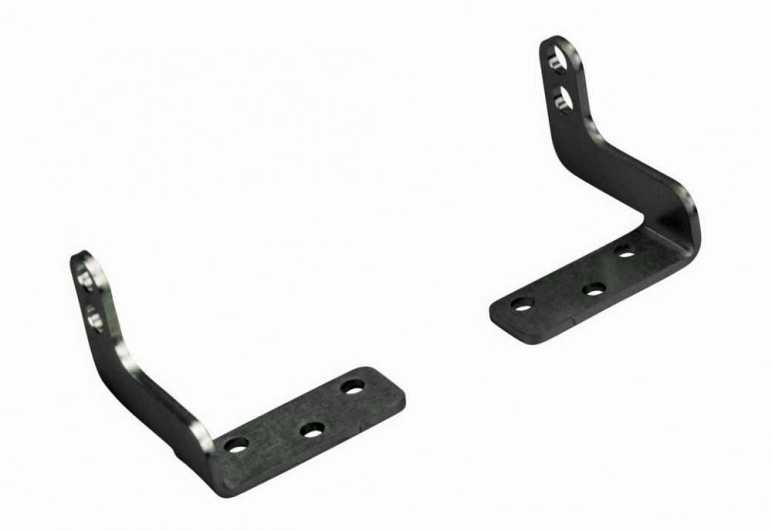

| KM30/SWO | zestaw montażowy siłownika KM30, montaż na skrzydle, okno otwierane do wewnątrz |

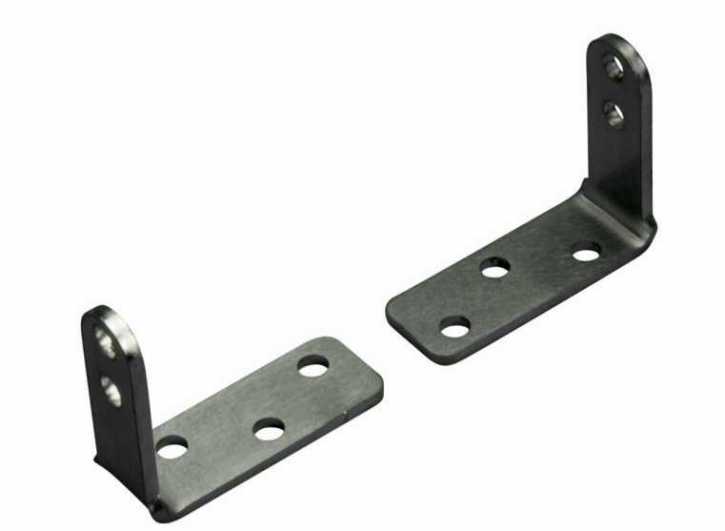

| KM30/RZ | zestaw montażowy siłownika KM30, montaż na ramie, okno otwierane na zewnątrz |
| VH-2/RW | zestaw montażowy siłownika VH-2, montaż na ramie, okno otwierane do wewnątrz |
| VH-2/SW | zestaw montażowy siłownika VH-2, montaż na skrzydle, okno otwierane do wewnątrz |
| VH-2/RW | zestaw montażowy siłownika VH-2, montaż na ramie, okno otwierane na zewnątrz |
